| 工作原理 | ||||||||||||

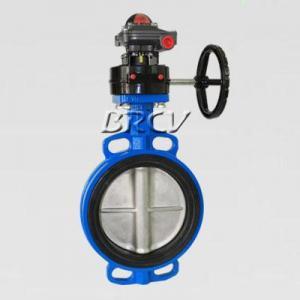

| 1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。 | ||||||||||||
| 2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。 | ||||||||||||
| 3、在傳動裝置箱體加裝信號反饋系統（蝶板全關位置為0°），當?shù)逵?°位置時微動開關動作，輸出閥門關閉信號， | ||||||||||||
| 當閥板運行至90°位置時另一組微動開關輸出閥門打開信號。接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。 | ||||||||||||
| 調整及接線方法 | ||||||||||||
| 1、打開信號反饋裝置的上蓋，根據電器控制要求把電纜的芯線接到相應的端子，并密封好電纜進口， | ||||||||||||
| 同時把電纜固定，以防止外力牽動時損壞電纜接線。 | ||||||||||||
| 2、當閥門在0°“全關”位置時，推動凸輪壓縮彈簧，凸輪脫離花鍵嚙合，轉動凸輪調整至所需的位置， | ||||||||||||
| 使凸輪剛好觸動微動開關可以聽到咔噠聲（可用萬用表測量），并確認凸輪已經彈簧彈回復位嚙合。 | ||||||||||||
| 用上述相同的方法調整好90°“全開”位置的信號。 |
